Monteringsanvisning för rörmärkning

SÅ MONTERAR DU RÖRMÄRKNINGEN

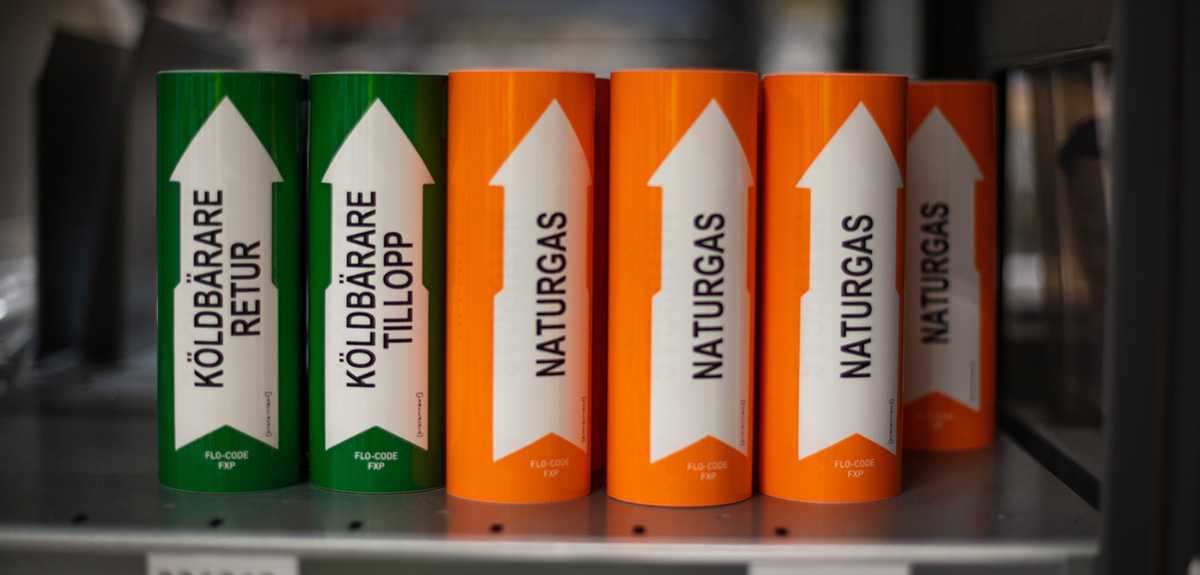

Rörledningar ska märkas både med en pil för strömriktningen och en färg beroende på vilket ämne som finns i den. Läs vår guide för att ta reda på hur du monterar rörmärkningen på ett korrekt sätt.

Hjälpmedel

• Borste
• Tumstock
• Sax eller kniv
• Avfettande rengöringsmedel
• Trasor
• Plastskrapa
• Buntband
• Alkohollösning (t-sprit eller isopropanol)



Steg 1: Rengöring

1. Borsta bort eventuellt damm eller löst smuts.

2. Tvätta rent ytan där rörmärkningen ska placeras. Om det är fett från oljor eller liknande kan du även behöva tvätta med vatten och till exempel diskmedel eller annat avfettande rengöringsmedel. Torka därefter av med alkohollösning (t-sprit eller isopropanol).

3. Se till att monteringsytan är ren och torr.



Steg 2: Montering

1. Monteringsytan ska nu vara torr och fri från fett och smuts.

2. Temperaturen vid monteringen bör vara minst +10 ^oC. Om ytan är kallare än så kan den förvärmas med exempelvis en värmepistol, och sedan värma dekalen efter montering för maximal vidhäftning.

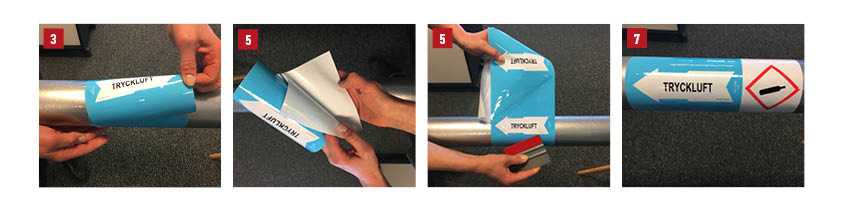

3. Öppna rullen med rörmärkningen och rulla av tillräckligt så att det räcker ett helt varv runt röret. Rörmärkningen ska vara 10–15 mm längre än rörets omkrets för att skapa ett överlapp. Om märkningen skulle lossna kommer den då att hänga kvar runt röret som en ”hylsa” tack vare överlappet.

4. Håll koll på vilket håll ämnet flödar i rörledningen. Anpassa märkningen så att rätt pil syns tydligt där man förväntas se den och i samma riktning som ämnet flödar. Se även till att texten i pilen är på rätt håll, så att den ej läses upp och ner.

5. Vik nu ner några centimeter av dekalens skyddspapper och fäst klisterytan på röret. Ta sedan bort skyddspappret allt eftersom dekalen monteras runt röret. Stryk fast med hjälp av till exempel tummen eller plastskrapan. Se till att kanten på märkningen har kontakt med underlaget så att smuts inte kan börja krypa in under dekalen.

6. Undvik att röra vid klisterytan på undersidan av rörmärkningen då vidhäftningen kan försämras. Rörmärkningen bör inte utsättas för töjning eller dragning vid montering då detta kan leda till sämre formstabilitet.

7. Glöm inte att montera faropiktogrammen bakom rörmärkningen.



Viktigt att tänka på

• Om du monterar en rörmärkning med pilar i båda ändar, glöm ej att klippa bort den pilriktning som inte är aktuell. OBS! Exempelvis tryckluft kan flöda åt båda håll i en så kallad ringledning. Då ska du behålla pilarna åt båda håll och placera piktogrammet i mitten.
• Klistret på rörmärkningen är mycket starkt och svårt att lossna om man har monterat fel. Om du skulle montera fel och rörmärkningen ser ut att skadas, kassera den och ta en ny.
• Om du skulle behöva ta bort en rörmärkning så kan en värmepistol vara till god hjälp. Eventuella limrester kan tvättas bort med till exempel t-röd eller limtvätt.
• Undvik att montera rörmärkningen över till exempel nitar, skruvar eller rörskarvar. Undvik även att montera det på en ”fet” plats.
• Tänk på att rörmärkningen ska vara väl synlig från den plats man förväntas hitta märkningen. Följ rörets väg längst med tak, vägg och golv.
• Kom ihåg att faropiktogrammen ska placeras bakom rörmärkningen och att pilen ska peka från piktogrammet. Faropiktogrammet ska även vara rätt storlek i förhållande till pilen.
• Om det är plastskyltar som ska monteras görs detta lämpligen med buntband eller lämplig metalltråd. Tänk på att buntband kan torka och åldras snabbt av hög värme eller oljefilmer från exempelvis matoljor. I livsmedelsproduktioner är buntband oftast inte godkända. Stäm av vad som gäller på er arbetsplats.





Så tätt bör rörmärkningen placeras

Enligt AFS 2023:10 ska rörledningar som innehåller en farlig kemisk produkt vara märkt med produktens namn och faropiktogram, samt med en pil för strömriktningen. Märkningen ska placeras väl synlig i närheten av farliga ställen såsom ventiler och kopplingar, samt med sådant mellanrum att en märkning alltid kan ses när man befinner sig längst ledningen.
